ภาพรวมการทำงาน

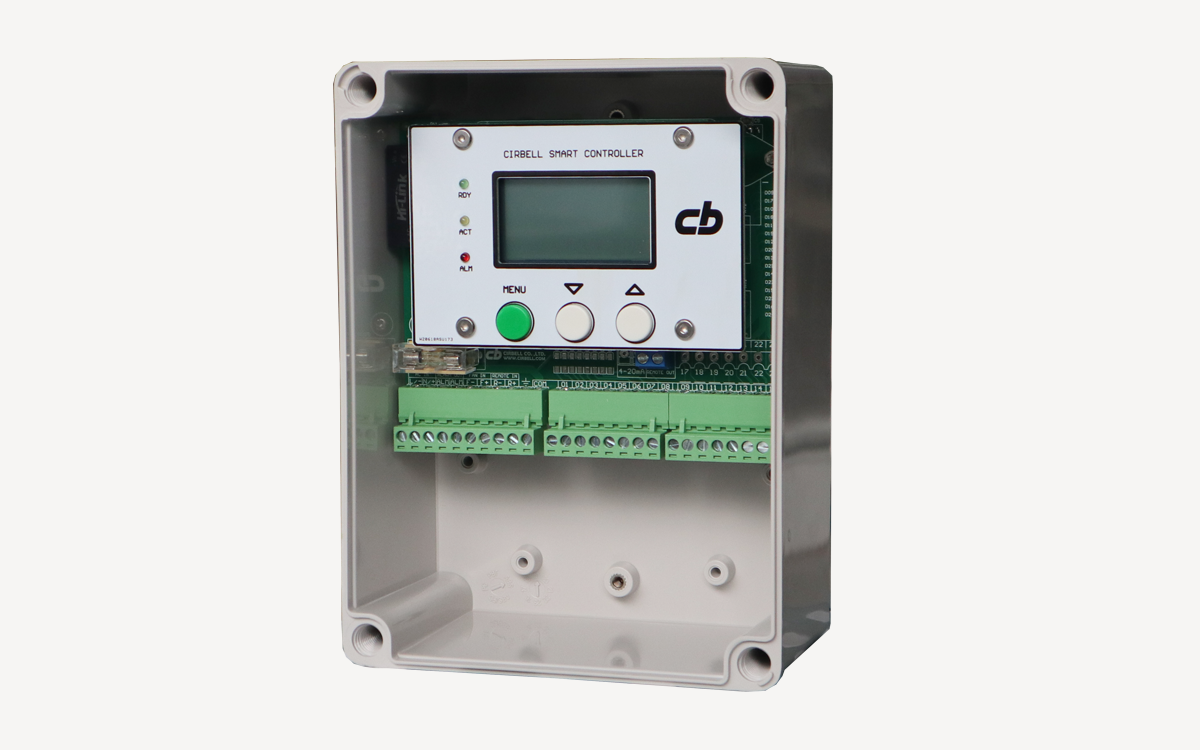

คอนโทรลเลอร์ CB-STD-8-24AT ออกแบบมาเพื่อควบคุมการยิงลมทำความสะอาดถุงกรองฝุ่นในระบบ Dust Collector โดยสามารถตั้งค่าเวลาพัลส์ (Pulse Time) ช่วงห่างการยิง (Interval) จำนวนวาล์ว และใช้โหมด Automatic ตามค่าความดันต่าง (Differential pressure) หรือ Manual แบบช่วงเวลาได้ เหมาะกับงาน เครื่องพ่นทราย, เครื่องดูดฝุ่นอุตสาหกรรม, ระบบกำจัดฝุ่น และ ถุงกรองฝุ่น
จุดเด่น (Key Features)
8–24 ช่องจ่ายวาล์ว
ควบคุมโซลินอยด์วาล์วหลายชุด รองรับการขยายระบบ Bag Filter ได้ง่าย
โหมด dP อัจฉริยะ
ตั้งค่าเริ่มยิง/หยุดยิงตาม dP เพื่อเพิ่มประสิทธิภาพและยืดอายุถุงกรอง
รองรับ 230Vac / 24Vdc
จ่ายให้วาล์วยิงลมได้ทั้ง AC และ DC ตามสเปกวาล์วของ TURBO, GOYEN, MECAIR, TAEHA, ASCO, Accu Pulse Valve
จอ LCD เรืองแสง
ตั้งค่าผ่านปุ่มบนหน้าปัด มองเห็นสถานะการทำงานชัดเจน
ตู้กันฝุ่น-กันน้ำ
บอดี้ ABS + ฝาโพลีคาร์บอเนต ระดับ IP66/IP67 เหมาะกับไซต์งานอุตสาหกรรม
ฟังก์ชันหลังหยุดพัดลม
ตั้งให้ยิงลม After Fan Stop เป็นจำนวนรอบ (Cycles) เพื่อทำความสะอาดถุงกรองหลังปิดระบบ
สเปกทางเทคนิค (Technical Specifications)
| แรงดันเลี้ยง | 230 Vac 50–60 Hz ±10% (มีตัวเลือก 24 Vdc) |
|---|---|
| เอาต์พุตโซลินอยด์ | 8–24 ช่อง, 230 Vac / 24 Vdc |
| โหลดสูงสุด | 3A @ 250Vac, 2A @ 24Vdc |
| กำลังไฟฟ้า | สูงสุด 28 W |
| ฟิวส์ | 5×20 mm 2A (230 Vac/24 Vdc) |
| จอแสดงผล | Backlight LCD |
| ช่วงวัด dP | 0–10 kPa (แสดงผลได้ Pa / kPa / inH2O / mmH2O) |
| อุณหภูมิใช้งาน | -10°C ถึง 55°C |
| ระดับตู้ | ABS Base + PC Lid, IP66/IP67 |
| โหมดทำงาน | Automatic (อิง dP) / Manual (อิงช่วงเวลา) |
| เมนูสำคัญ | Pulse Time, Interval 1/2, dP Start/Stop, dP Max Alarm, After Fan Stop, Auxiliary Relay, Interval Round, Zero dP Adjustment |
การใช้งานร่วมกับวาล์วยิงลมและอุปกรณ์
ใช้งานกับ PULSE VALVE และ SOLENOID VALVE สำหรับถุงกรองฝุ่นได้หลายแบรนด์ เช่น TURBO, GOYEN, MECAIR, TAEHA, ASCO, Accu Pulse Valve ตลอดจน DIFFERENTIAL PRESSURE GAUGE / Manometer เพื่อมอนิเตอร์ dP ทั้งแบบภายในเครื่องและแบบเสริมภายนอก
งานที่เหมาะสม (Applications)
- Bag Filter / แบกฟิลเตอร์ และ ถุงกรองฝุ่น ในโรงงาน
- Dust Collector System ของไลน์ผลิต/บรรจุ/ผสม
- เครื่องพ่นทราย และ เครื่องดูดฝุ่นอุตสาหกรรม
- ระบบกำจัดฝุ่นในอุตสาหกรรมโลหะ อาหาร ปูน เคมี ไม้ ฯลฯ
คำถามที่พบบ่อย (FAQ)
Q: โหมด Automatic กับ Manual ต่างกันอย่างไร?
A: โหมด Automatic ให้เครื่องยิงลมตามค่า dP ที่ตั้งไว้ ส่วน Manual ให้ยิงตามช่วงเวลาคงที่ เหมาะกับงานที่ต้องการควบคุมง่าย
Q: ตั้งค่า dP และช่วงเวลาอย่างไรให้เหมาะสม?
A: เริ่มจากตั้ง dP Start (Primary) ที่ระดับต่ำ-กลาง และ dP Start (Secondary) ที่ระดับสูงขึ้นเมื่อมีแนวโน้มอุดตัน กำหนด Interval ให้เหมาะกับชนิดฝุ่น/ถุงกรอง แล้วปรับจากผลจริงหน้างาน
Q: ใช้กับวาล์วของแบรนด์ใดได้บ้าง?
A: ใช้กับวาล์วยิงลมมาตรฐานถุงกรอง เช่น TURBO, GOYEN, MECAIR, TAEHA, ASCO, Accu pulse Valve และโซลินอยด์วาล์วทั่วไป 230Vac/24Vdc
